IPFIX: настройка источника
Данное руководство описывает процесс настройки сбора и отправки событий IPFIX в R-Vision SIEM.
Предварительные требования
Перед настройкой сбора событий в R-Vision SIEM убедитесь в выполнении следующих условий:
-
У получаемого R-Vision SIEM потока NetFlow данные должны быть структурированы в соответствии со стандартом Cisco.
-
Сетевая связность между устройством, передающим NetFlow и SIEM (или промежуточным syslog-сервером) обеспечена, а необходимые порты открыты.
Настройка IPFIX
Настройка IPFIX различается в зависимости от операционной системы сетевого оборудования: Cisco IOS XE, Cisco IOS XR, Cisco NX-OS и другие. Поэтому рекомендуется производить настройку в соответствии с эксплуатационной документацией производителя вашего оборудования.
Отправка событий
Отправка событий IPFIX рассматривается на примере vSphere Client. Для настройки отправки событий выполните следующие шаги:
-

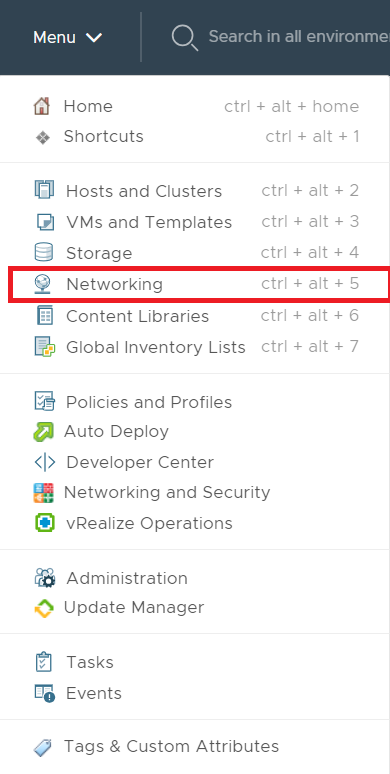

В меню vSphere Client перейдите в раздел Networking.
-

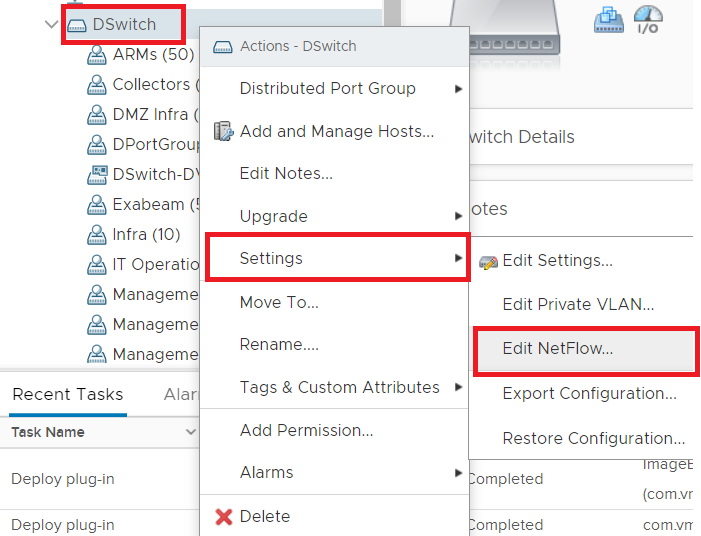

Выберите доступный коммутатор DSwitch, в котором развернуты виртуальные машины, и перейдите в настройки NetFlow.
-

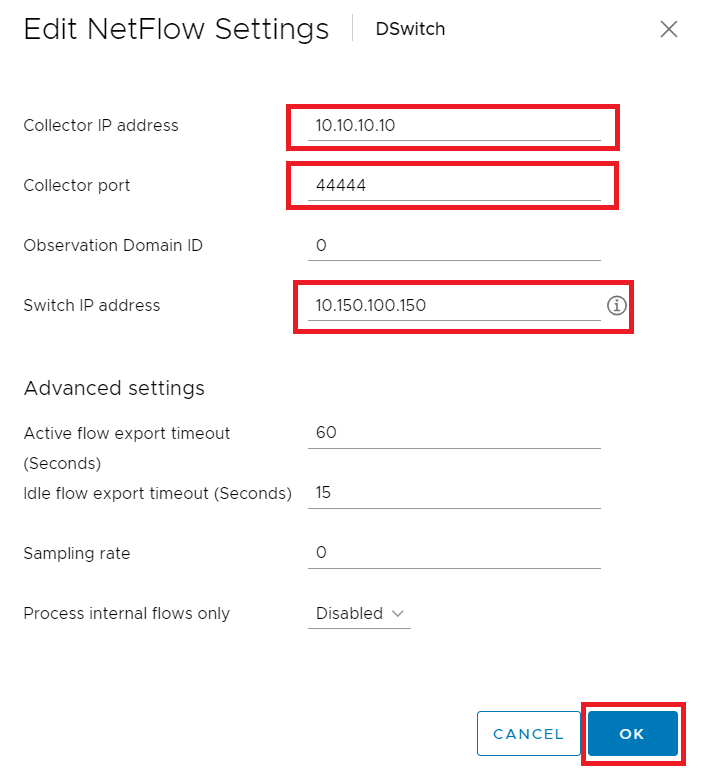

Укажите IP-адрес и порт коллектора для сбора пакетов NetFlow, а также IP-адрес коммутатора DSwitch, с которого будут отправляться пакеты.
Настройка в R-Vision SIEM
Для настройки сбора и нормализации событий источника в R-Vision SIEM выполните следующие шаги:
-
В интерфейсе R-Vision SIEM создайте новый конвейер в коллекторе.
-
Добавьте на конвейер элемент Точка входа со следующими параметрами:
-
Название: введите название точки входа.
-
Тип точки входа: выберите вариант Netflow.
-
Порт точки входа: введите значение в соответствии с настройками на стороне IPFIX.
-
Протокол: выберите вариант UDP.
-
-
Добавьте на конвейер элемент Нормализатор с правилом IPFix (идентификатор правила: RV-N-87).
-
Соедините нормализатор с точкой входа.
-
Добавьте на конвейер элемент Конечная точка типа Хранилище событий.
-
Соедините конечную точку с нормализатором.
-
Сохраните и установите конфигурацию конвейера.

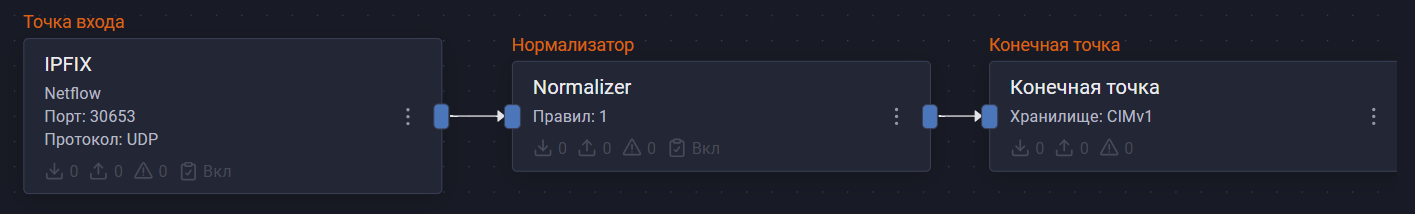

Пример конфигурации конвейера:
После настройки передачи событий, если настройка выполнена корректно, в хранилище начнут поступать события IPFIX.
|

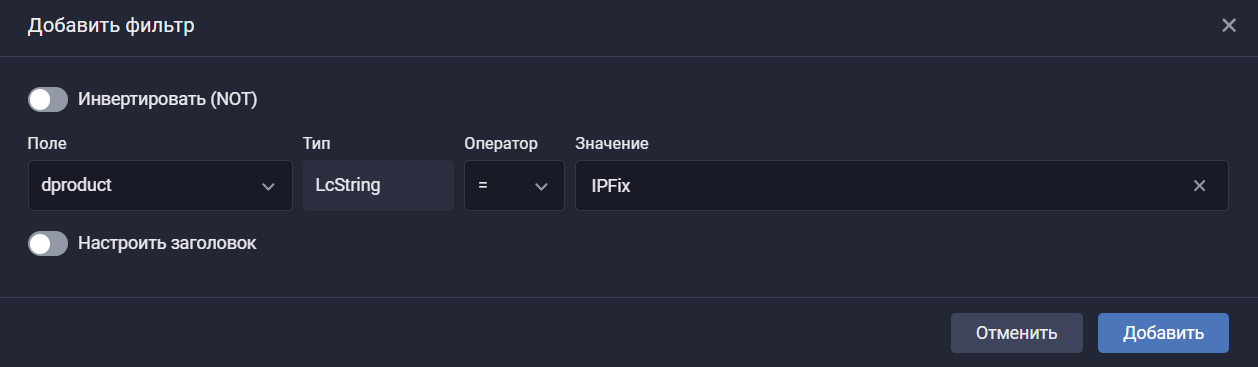

Найти события IPFIX в хранилище можно по следующему фильтру:
|
Перечень событий
Структура протокола IPFIX описана в документации Cisco.
В системе поддерживается нормализация следующих событий:
-
IPFix traffic; -
Unsupported version traffic.
Таблица маппинга
| Тип события/журнала | Журнал аудита |
|---|---|
deviceFacility |
info |
severity |
Low |
dvendor |
Cisco Systems |
dproduct |
IPFix |
dversion |
parsed.IPFix.header.version |
outcome |
Success/failure |
rt |
timestamp |
app |
IPFix |
name |
IPFix |
proto |
UDP |
reason |
Unsupported Version |
cs1 |
parsed.IPFix.header.length |
cs1Label |
Packet length |
cs2 |
parsed.IPFix.header.observation_domain_id |
cs2Label |
Observation domain id |
cs3 |
parsed.IPFix.header.sequence_number |
cs3Label |
Sequence number |
