NetFlow v9: настройка источника
Данное руководство описывает процесс настройки сбора и отправки событий NetFlow v9 в R-Vision SIEM.
Предварительные требования
Перед настройкой сбора событий в R-Vision SIEM убедитесь, что у получаемого R-Vision SIEM потока NetFlow данные структурированы в соответствии со стандартом Cisco.
Настройка NetFlow v9
Настройка NetFlow v9 различается в зависимости от операционной системы сетевого оборудования: Cisco IOS XE, Cisco IOS XR, Cisco NX-OS и другие. Поэтому рекомендуется производить настройку в соответствии с эксплуатационной документацией производителя вашего оборудования.
Отправка событий
Отправка событий протокола NetFlow v9 рассматривается на примере маршрутизатора Cisco Router. Для настройки отправки событий выполните следующие шаги:
-
Перейдите в режим привилегированного пользователя, выполнив команду:
enable -
Перейдите в режим глобальной конфигурации:
conf t -
Укажите IP-адрес коллектора SIEM и порт точки входа:
ip flow-export destination <target> <port>Здесь:
-
<target>— IP-адрес или полное доменное имя (FQDN) коллектора SIEM (например,10.10.10.10). -
<port>— порт точки входа в конвейере SIEM (например,2222).
-
-
Укажите версию протокола NetFlow, пакеты которой устройство будет отправлять в R-Vision SIEM:
ip flow-export version 9 -
Укажите интерфейсы, на которых будет собираться статистика для пакетов NetFlow:
ip flow-export source <interface_name>Здесь
<interface_name>— наименование интерфейса (например,GigabitEthernet 0/0). Можно указывать несколько интерфейсов, вводя команды последовательно, например:ip flow-export source GigabitEthernet 0/1 ip flow-export source GigabitEthernet 0/2 ip flow-export source GigabitEthernet 0/3 -
Для каждого сетевого интерфейса определите направление собираемого трафика: входящий, исходящий или оба. Для этого из режима глобальной конфигурации (
conf t) поочередно перейдите в режим управления каждого интерфейса:interface <interface_name> -
Для сбора статистики входящего трафика выполните команду:
ip flow egress -
Для сбора статистики исходящего трафика выполните команду:
ip flow ingressДля остальных интерфейсов настройка выполняется аналогично.
Настройка в R-Vision SIEM
Для настройки сбора и нормализации событий источника в R-Vision SIEM выполните следующие шаги:
-
В интерфейсе R-Vision SIEM создайте новый конвейер в коллекторе.
-
Добавьте на конвейер элемент Точка входа со следующими параметрами:
-
Название: введите название точки входа.
-
Тип точки входа: выберите вариант Netflow.
-
Порт точки входа: введите значение в соответствии с настройками на стороне NetFlow v9.
-
Протокол: выберите вариант UDP.
-
-
Добавьте на конвейер элемент VRL-трансформация со следующим значением:
.dproduct = "Netflow_V9" . = unnest(.raw.netflow_packets[0].V9.flowsets[0].data.data_fields) ?? "" -
Соедините точку входа с VRL-трансформацией.
-
Добавьте на конвейер элемент Нормализатор с правилом Netflow v9 (идентификатор правила: RV-N-88).
-
Соедините нормализатор с VRL-трансформацией.
-
Добавьте на конвейер элемент Конечная точка типа Хранилище событий.
-
Соедините конечную точку с нормализатором.
-
Сохраните и установите конфигурацию конвейера.

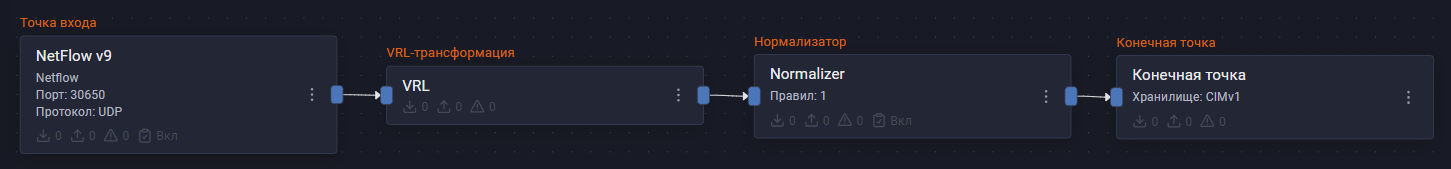

Пример конфигурации конвейера:
После настройки передачи событий, если настройка выполнена корректно, в хранилище начнут поступать события NetFlow v9.
|

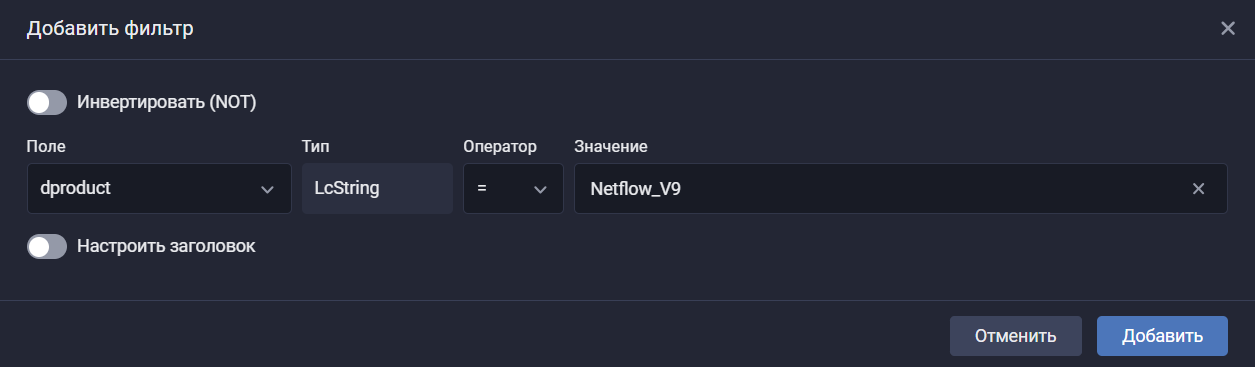

Найти события NetFlow v9 в хранилище можно по следующему фильтру:
|
Перечень событий
Структура протокола NetFlow v9 описана в официальной документации Cisco.
Таблица маппинга
| Тип события/журнала | Журнал аудита |
|---|---|
deviceFacility |
info |
severity |
Low |
dvendor |
Cisco Systems |
dproduct |
Netflow_V9 |
dversion |
parsed.header.version |
rt |
timestamp |
outcome |
Success/Failure |
app |
Netflow_V9 |
name |
Netflow_V9 traffic |
proto |
fields.Protocol.ProtocolType |
reason |
|
shost |
fields.Ipv4SrcAddr.Ip4Addr |
dhost |
fields.Ipv4DstAddr.Ip4Addr |
spt |
fields.L4SrcPort.DataNumber |
dpt |
fields.L4DstPort.DataNumber |
bytesIn |
fields.InBytes.DataNumber |
cs1 |
fields.Ipv4NextHop.Ip4Addr |
cs1Label |
NextHop |
cn1 |
fields.TcpFlags.DataNumber |
cn1Label |
TcpFlags |
