ИнфоТеКС ViPNet Coordinator 4: настройка источника

Данное руководство описывает процесс настройки сбора и отправки событий ViPNet Coordinator 4 в R-Vision SIEM.

Предварительные требования

Необходим промежуточный syslog-сервер, выделенный под передачу событий из ViPNet Coordinator 4, который будет перенаправлять события в R-Vision SIEM. Данная необходимость обусловлена ограничением со стороны ViPNet Coordinator 4 по портам доставки Syslog (514) для системных событий аудита.

Настройка ViPNet Coordinator 4

Для настройки отправки событий ViPNet Coordinator 4 в SIEM-систему в формате syslog выполните следующие действия:

Войдите в интерфейс командной строки ViPNet Coordinator.
Перейдите в режим администратора:
```
enable
```
Укажите целевой IP-адрес для отправки событий с помощью команды:
```
machine set loghost <IP-адрес syslog-сервера>
```
где <IP-адрес syslog-сервера> — адрес промежуточного syslog-сервера, в рамках которого планируется осуществлять сбор событий ViPNet Coordinator 4.
Остановите работу службы iplir:
```
iplir stop
```
Откройте файл конфигурации службы iplir:
```
iplir config
```
В секции misc введите следующие значения:
```
cef_ip = <IP-адрес>
cef_port = 514
cef_format= xf
cef_enabled = yes
```
где <IP-адрес> — адрес промежуточного syslog-сервера, с помощью которого планируется осуществлять сбор событий ViPNet Coordinator 4.
Сохраните изменения.
Закройте файл.
Откройте конфигурацию интерфейса, с которого необходимо получать события о трафике:
```
iplir config eth<номер интерфейса>
```

В конфигурации интерфейса укажите следующие значения:

[db]
maxsize= 50 MBytes
timedif= 60
registerall= on  # Значение по умолчанию - off.
registerbroadcast= off
omittcpclientport= off
registerevents= on

[cef]
# Для регистрации всех событий - значение all.
# Для регистрации заблокированных пакетов - значение blocked.
event= all

Сохраните изменения с помощью сочетания клавиш CTRL+O.
Закройте файл.
Включите службу iplir:
```
iplir start
```

Добавьте правило фильтрации:

firewall local add 3 rule "Allow Syslog" src @local dst <IP-адрес коллектора> udp dport <Порт коллектора> pass

Настройка отправки событий ViPNet Coordinator 4 завершена.

Настройка промежуточного syslog-сервера на примере rsyslog

ViPNet Coordinator 4 отправляет системные события на порт со значением 514 по протоколу udp.

Алгоритм настройки syslog-сервера следующий следующий:

Создайте и откройте файл конфигурации rsyslog в директории /etc/rsyslog.d/:
```
sudo nano /etc/rsyslog.d/40-vipnet-hw.conf
```
Скопируйте в файл конфигурации следующие строки:
```
module(load="imtcp")
input(type="imtcp" port="514")
module(load="imudp")
input(type="imudp" port="514")

if $fromhost-ip == '<ip ViPNet Coordinator 4>' then {
  action(
    type="omfwd"
    target="<ip R-Vision SIEM>"
    port="<port>"
    protocol="<proto>"
  )
  stop
}
```
Здесь:
- <ip ViPNet Coordinator 4> — адрес интерфейса ViPNet Coordinator 4, с которого будут отправляться события.
- <ip R-Vision SIEM> — адрес коллектора R-Vision SIEM.
- <port> — порт приема событий, указанный в R-Vision SIEM.
- <proto> — протокол передачи.
Сохраните конфигурацию.
Перезагрузите службу rsyslog:
```
sudo systemctl restart rsyslog
```

Настройка в R-Vision SIEM

Для настройки сбора и нормализации событий источника в R-Vision SIEM выполните следующие шаги:

В интерфейсе R-Vision SIEM перейдите в раздел Ресурсы → Коллекторы и откройте карточку коллектора.
На вкладке Обогащение добавьте таблицу обогащения коллектора hw_fw_events.
В том же коллекторе создайте новый конвейер.
Добавьте на конвейер элемент Точка входа со следующими параметрами:
- Название: введите название точки входа.
- Тип точки входа: выберите вариант Syslog.
- Порт точки входа: введите значение в диапазоне 30000—32767.
- Протокол: выберите вариант в соответствии с настройками на стороне промежуточного syslog-сервера.
Добавьте на конвейер элемент Нормализатор с правилом ViPNet Coordinator 4 (идентификатор правила: RV-N-329).
Соедините нормализатор с точкой входа.
Добавьте на конвейер элемент Конечная точка типа Хранилище событий.
Соедините конечную точку с нормализатором.
Сохраните и установите конфигурацию конвейера.

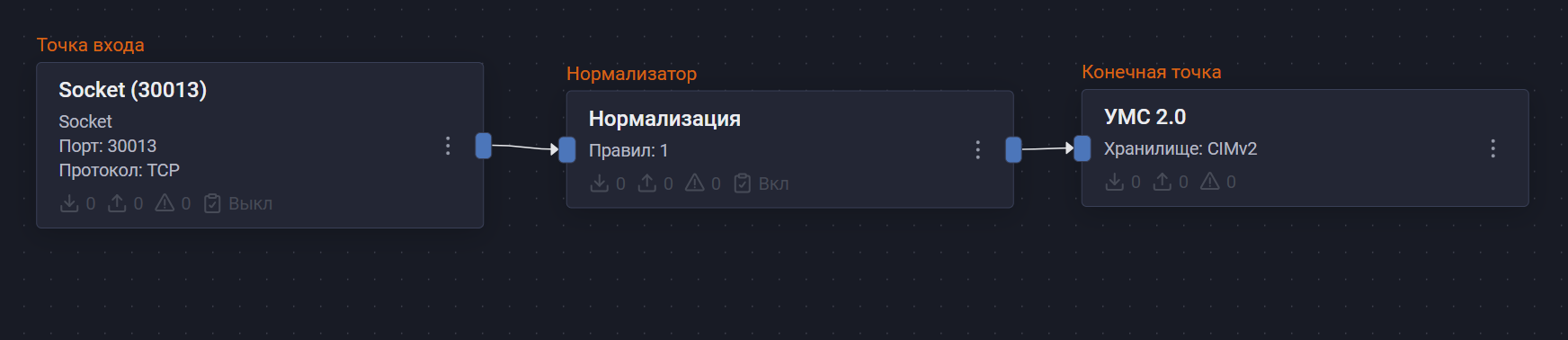

Пример конфигурации конвейера:

infotecs coordinator4 syslog pipeline

После настройки передачи событий, если настройка выполнена корректно, в хранилище начнут поступать события ViPNet Coordinator 4.

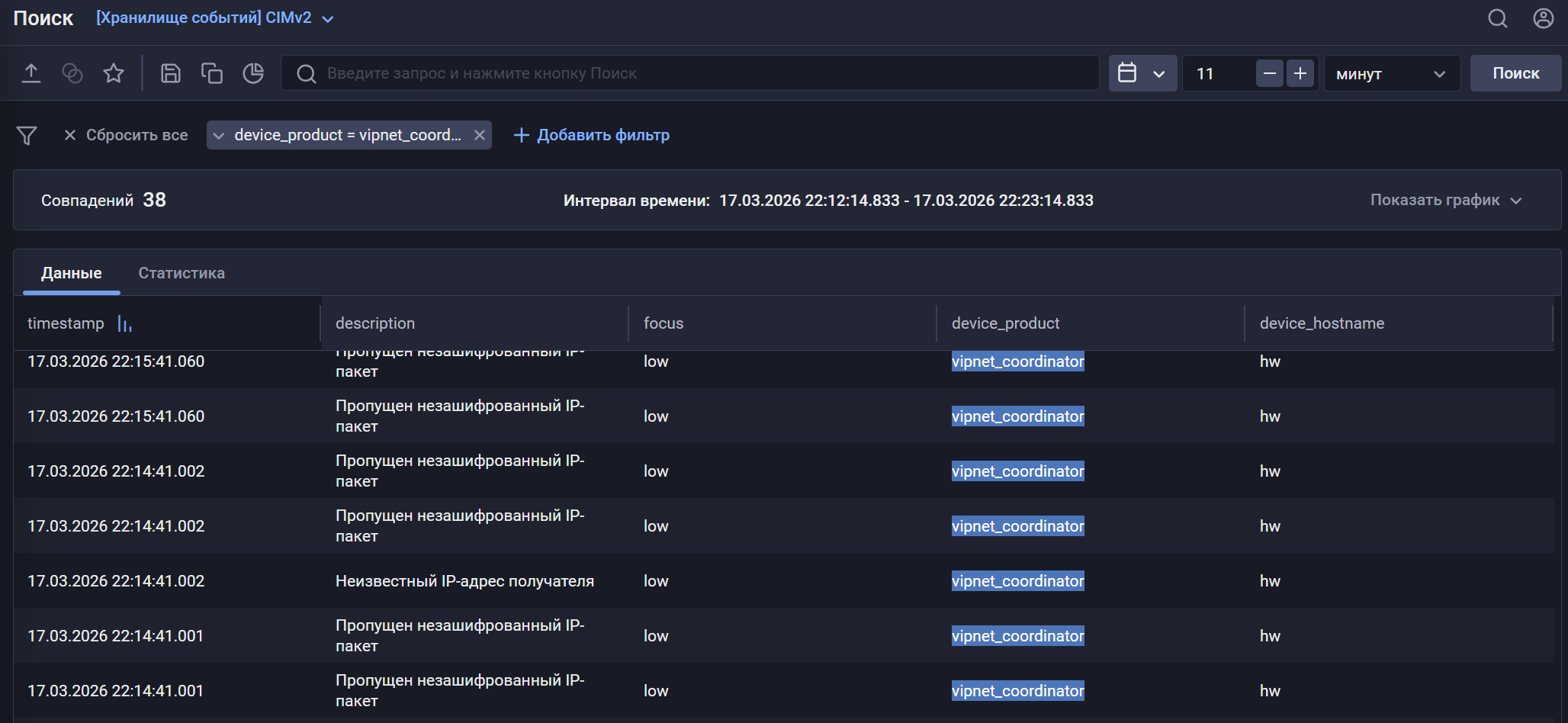

Найти события ViPNet Coordinator 4 в хранилище можно по следующему фильтру:

device_product = "vipnet_coordinator"

infotecs coordinator4 syslog storage
