Cisco Nexus: настройка источника

Данное руководство описывает процесс настройки сбора и отправки событий Cisco Nexus в R-Vision SIEM.

Предварительные требования

Перед настройкой пересылки событий в R-Vision SIEM убедитесь, что сетевая связность между устройствами Cisco Nexus и R-Vision SIEM (или промежуточным узлом) обеспечена, а необходимые порты открыты.

Настройка Cisco Nexus

Настройка отправки событий в R-Vision SIEM

Отправка сообщений осуществляется посредством протокола syslog.

Для настройки передачи событий выполните следующие команды в режиме глобальной конфигурации (configure terminal):

# Укажите IP-адрес вашего сервера и уровень детализации (6 — Informational).
logging server <target> 6 port <port>

# Укажите интерфейс, с которого будут уходить логи.
logging source-interface <interface>

# Настройте метки времени в логах.
logging timestamp milliseconds

# Укажите требование использовать имя хоста в заголовке логов.
logging origin-id <router-hostname>

# Укажите формат логов.
logging rfc-strict 5424

# Сохраните настройки.
copy running-config startup-config

Здесь:

<router-hostname> — имя хоста Cisco Nexus;
<target> — IP-адрес узла кластера K8s, на котором запущен коллектор;
<port> — порт точки входа Socket на конвейере R-Vision SIEM;
<interface> — интерфейс Cisco Nexus, с которого будут отправляться события, например, ethernet 1/1.

При создании точки входа указывайте любой свободный порт больше 30 000. Точка входа в конвейере должна быть создана заранее.

Настройка в R-Vision SIEM

Для настройки сбора и нормализации событий источника в R-Vision SIEM выполните следующие шаги:

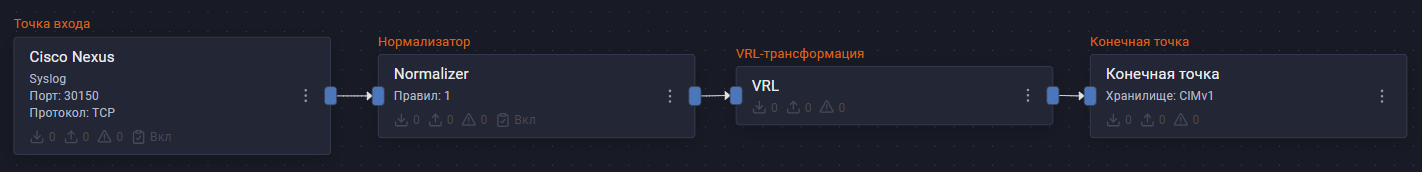

В интерфейсе R-Vision SIEM создайте новый конвейер в коллекторе.
Добавьте на конвейер элемент Точка входа со следующими параметрами:
- Название: введите название точки входа.
- Тип точки входа: выберите вариант Socket.
- Порт точки входа: введите значение в соответствии с настройками на стороне Cisco Nexus.
- Протокол: выберите вариант в соответствии с настройками на стороне Cisco Nexus.
Добавьте на конвейер элемент VRL-трансформация со следующим кодом:
```
.device_product = "nexus"
```
Соедините точку входа с VRL-трансформацией.
Добавьте на конвейер элемент Нормализатор с правилом Cisco Nexus (идентификатор правила: RV-N-339).
Соедините нормализатор с VRL-трансформацией.

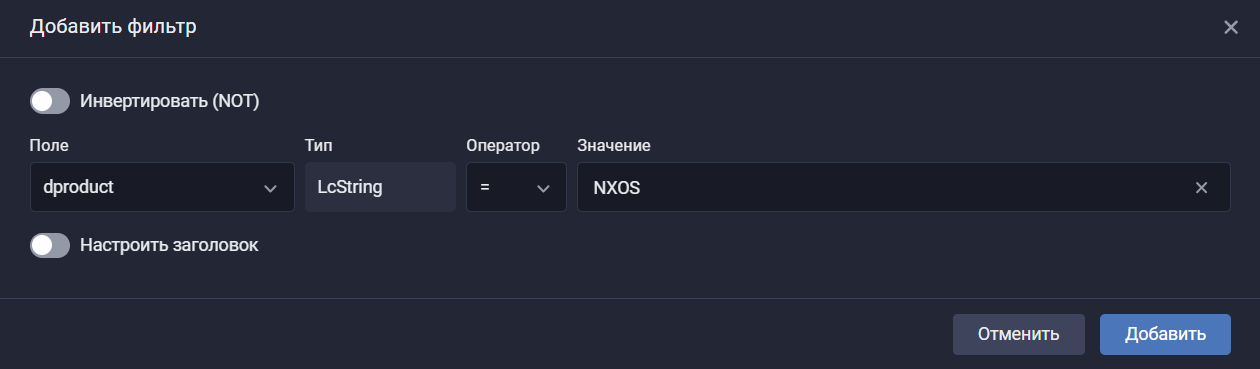

Добавьте на конвейер элемент Конечная точка типа Хранилище событий.
Соедините конечную точку с нормализатором.
Сохраните и установите конфигурацию конвейера.
