MikroTik RouterOS: настройка источника

Данное руководство описывает процесс настройки сбора и отправки событий MikroTik RouterOS в R-Vision SIEM.

Предварительные требования

Перед настройкой пересылки событий в R-Vision SIEM убедитесь, что выполняются следующие условия:

обеспечена сетевая связность между устройствами MikroTik и R-Vision SIEM или промежуточным узлом, а необходимые порты открыты;
обеспечена сетевая связность между рабочей станцией администратора, с которой будет осуществляться настройка, и устройством MikroTik.

Настройка MikroTik RouterOS

Настройка через Winbox

Для настройки отправки логов выполните следующие шаги:

Скачайте официальное приложение WinBox.
Перейдите в раздел System → Logging.

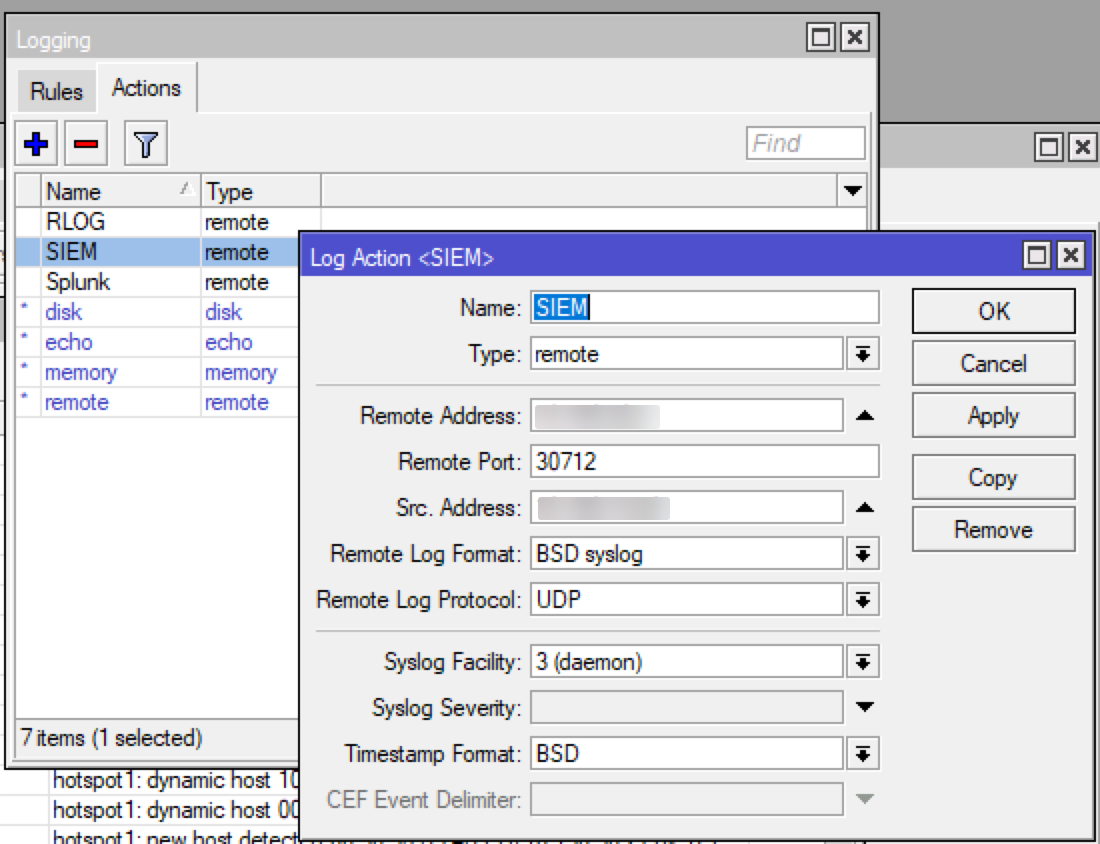

Перейдите на вкладку Actions.

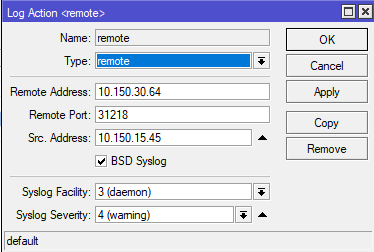

Создайте новое действие, нажав на кнопку Add.
В выпадающем списке Type выберите вариант remote.
Задайте следующие параметры для передачи событий в R-Vision SIEM:
- в поле Remote Address укажите IP-адрес или полное доменное имя (FQDN) коллектора R-Vision SIEM, настроенного согласно инструкции;
- в поле Remote Port укажите порт точки входа на конвейере R-Vision SIEM, созданной согласно инструкции;
- в выпадающем списке Remote Log Format выберите вариант BSD Syslog;
- в выпадающем списке Timestamp Format выберите вариант BSD.

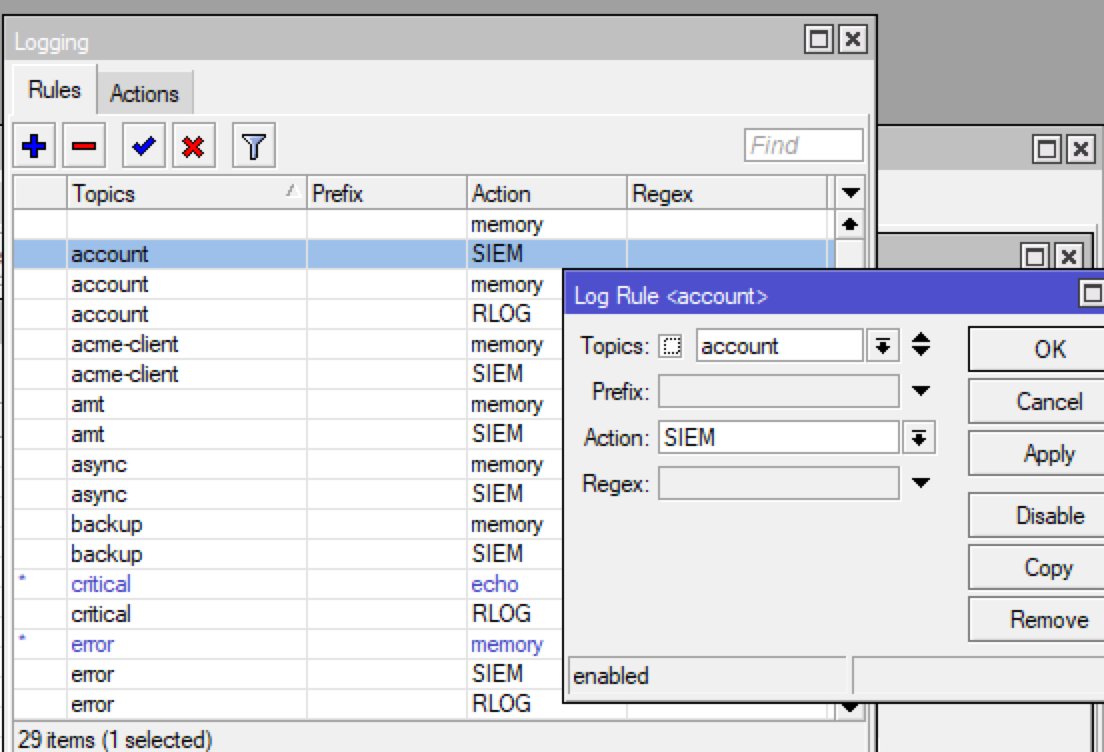

Перейдите на вкладку Rules.
Настройте правила отправки логов, выбрав необходимые темы (Topics) и назначив им ранее созданное действие.

Настройка в R-Vision SIEM

Для настройки сбора и нормализации событий источника в R-Vision SIEM выполните следующие шаги:

В интерфейсе R-Vision SIEM создайте новый конвейер в коллекторе.
Добавьте на конвейер элемент Точка входа со следующими параметрами:
- Название: введите название точки входа.
- Тип точки входа: выберите вариант Socket.
- Порт точки входа: введите значение в соответствии с настройками на стороне MikroTik RouterOS.
- Протокол: выберите вариант в соответствии с настройками на стороне MikroTik RouterOS.

Добавьте на конвейер элемент VRL-трансформация со следующим кодом:

# 1. Device vendor
.device_vendor = "mikrotik"

# 2. Извлекаем команды из .raw.message
message = downcase(.raw.message) ?? ""

# Разделяем по "("
parts = split(message, "(") ?? []

command_str = ""
if length(parts) > 1 {
  command_str = parts[-1] ?? ""
  command_str = replace(command_str, r'\)$', "") ?? ""
}

# Разделяем команды по "; "
commands = split(command_str, "; ") ?? []

# 3. Записываем команды в .field9
.field9 = commands

# 4. Вызываем unnest
.  =  unnest!(.field9)

Соедините точку входа с VRL-трансформацией.
Добавьте на конвейер элемент Нормализатор с правилом MikroTik RouterOS (идентификатор правила: RV-N-257).
Соедините нормализатор с VRL-трансформацией.

Добавьте на конвейер элемент Конечная точка типа Хранилище событий.

В зависимости от логики обработки системы события также могут быть направлены в глобальную шину (Global Bus) для передачи в другие коллекторы.

Соедините конечную точку с нормализатором.
Сохраните и установите конфигурацию конвейера.

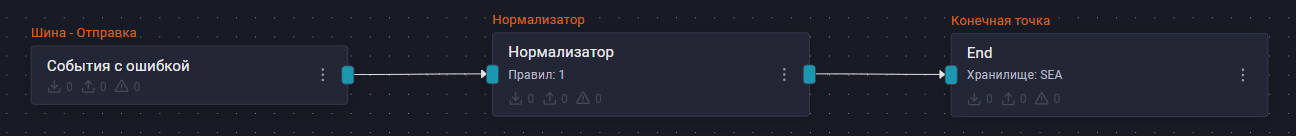

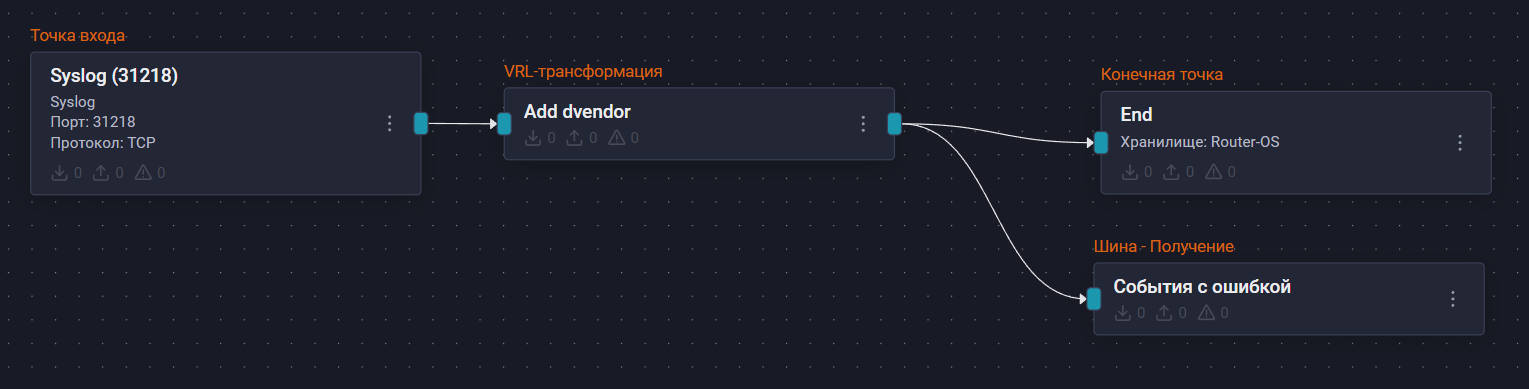

Пример конфигурации конвейера:

mikrotik router os pipeline

После настройки передачи событий, если настройка выполнена корректно, в хранилище начнут поступать события MikroTik RouterOS. Все события RouterOS будут нормализовываться согласно унифицированной модели событий (УМС) версии 2.0.
