Архитектура интеграции

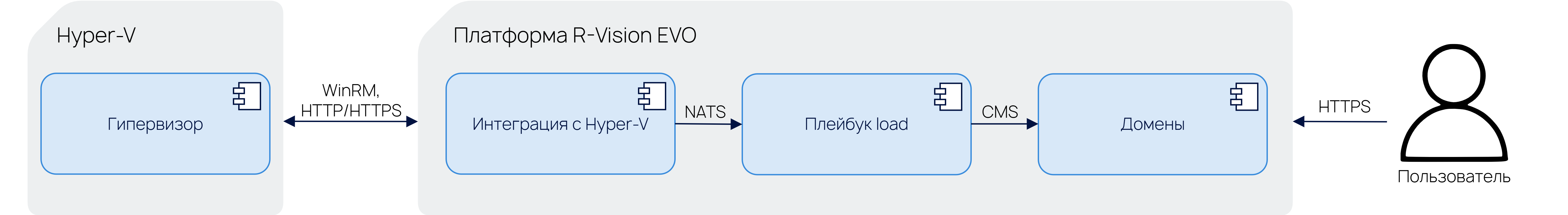

В данном разделе представлена высокоуровневая графическая схема архитектуры интеграции с Hyper-V, а также описание сущностей и потоков данных, участвующих в ней.
Компоненты, участвующие в работе интеграции
В работе интеграции с Hyper-V участвуют следующие компоненты:
-
В составе Hyper-V: Гипервизор — компонент Hyper-V, управляющий хостами и виртуальными машинами, отправляющий им команды и обрабатывающий результаты их выполнения.
-
В составе R-Vision VM:
-
Интеграция с Hyper-V — скрипты и плейбуки, выполняющие запросы к Hyper-V, обрабатывающие полученные данные и передающие их для последующей обработки в R-Vision VM.
-
Плейбук load — системный плейбук, получающий данные из интеграций и запускающий процессы их обновления в соответствующих разделах интерфейса R-Vision VM.
-
Домены — разделы (домены) в веб-интерфейсе R-Vision VM, в которые импортируется информация о хостах, полученная из Hyper-V.
-
Каналы обмена данными
Для обмена данными между компонентами используются следующие каналы:
-
Передача данных из Hyper-V в R-Vision VM осуществляется по протоколу прикладного уровня WinRM поверх HTTP или HTTPS.
Порт, по которому доступен Hyper-V, зависит от настроек вашей инсталляции Hyper-V. -
Передача данных между интеграцией и плейбуком load осуществляется средствами шины сообщений NATS.
-
Обновление данных в доменах осуществляется с помощью методов SDK CMS (модуля управления доменами):
-
Таблица Сводка проверки соединений в карточке интеграции обновляется при запуске интеграции, когда команды сбора данных отправляются к хостам и виртуальным машинам, а также при проверке соединения с гипервизором на хостах.
-
Содержимое доменов, в которые записываются собранные данные о хостах и виртуальных машинах, обновляется с помощью методов SDK CMS, вызываемых в плейбуке load.
-
