Архитектура интеграции

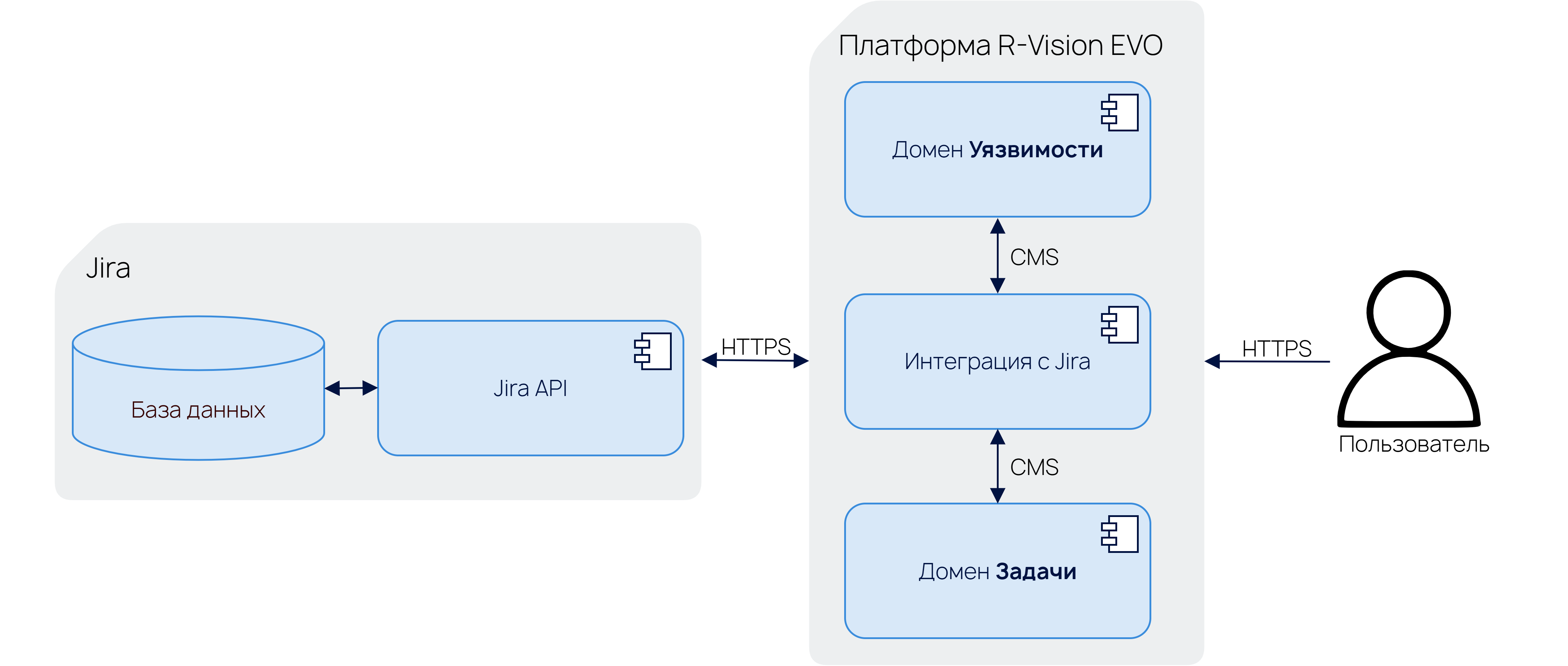

В данном разделе представлена высокоуровневая графическая схема архитектуры интеграции с Jira, а также описание сущностей и потоков данных, участвующих в ней.

Компоненты, участвующие в работе интеграции

В работе интеграции с Jira участвуют следующие компоненты:

В составе Jira:
- Jira API — модуль, предоставляющий REST API Jira и обрабатывающий запросы к нему.
- База данных — база данных на основе реляционной СУБД, хранящая информацию о задачах в Jira.
В составе R-Vision VM:
- Домен Уязвимости — домен в веб-интерфейсе R-Vision VM, отображающий информацию об уязвимостях, обнаруженных при сканировании оборудования или импортированных в систему. В этом домене предусмотрены кнопки, при нажатии на которые можно создавать задачи вручную согласно настройкам интеграции.
- Интеграция с Jira — скрипты и плейбуки, выполняющие запросы к Jira, обрабатывающие полученные данные и передающие их для последующей обработки в R-Vision VM.
- Домен Задачи — домен в веб-интерфейсе R-Vision VM, отображающий информацию о задачах, добавленных в систему. В этом домене предусмотрена кнопка, позволяющая создать задачу в Jira вручную согласно настройкам интеграции.

Каналы обмена данными

Для обмена данными между компонентами используются следующие каналы:

Передача данных из Jira в R-Vision VM осуществляется по REST API с использованием протокола HTTPS.

Для успешной передачи данных между R-Vision VM и Jira должен быть обеспечен сетевой доступ к экземпляру Jira по протоколам HTTP или HTTPS.

Конкретные параметры подключения (адрес Jira, номера портов, настройки прокси, балансировщиков нагрузки и списков разрешенных IP-адресов) определяются в рамках общей сетевой инфраструктуры проекта. * Передача данных между интеграцией, доменами задач и уязвимостей осуществляется с помощью методов SDK CMS (модуля управления доменами).
