Архитектура интеграции

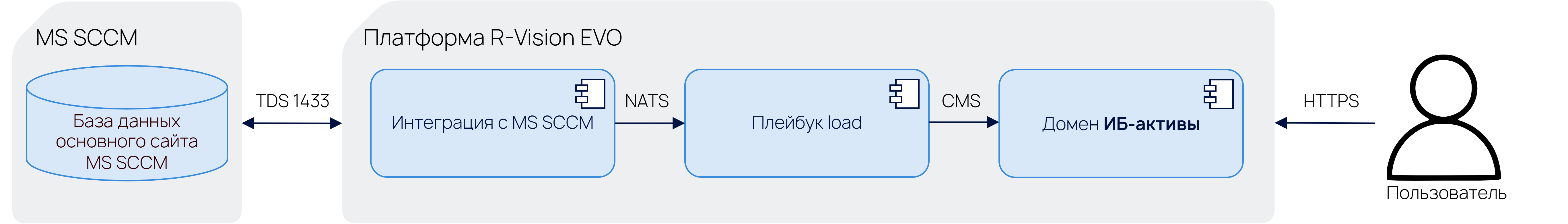

В данном разделе представлена высокоуровневая графическая схема архитектуры интеграции с MS SCCM, а также описание сущностей и потоков данных, участвующих в ней.
Компоненты, участвующие в работе интеграции
В работе интеграции с MS SCCM участвуют следующие компоненты:
-
В составе MS SCCM: База данных основного сайта MS SCCM — внутренняя база данных MS SCCM, на базе СУБД MS SQL Server.
-
В составе R-Vision VM:
-
Интеграция с MS SCCM — скрипты и плейбуки, выполняющие запросы к MS SCCM, обрабатывающие полученные данные и передающие их для последующей обработки в R-Vision VM.
-
Плейбук load — системный плейбук, получающий данные из интеграций и запускающий процессы их обновления в соответствующих разделах интерфейса R-Vision VM.
-
Домен ИБ-активы — домен в веб-интерфейсе R-Vision VM, отображающий информацию об ИБ-активах, добавленных в систему. В рамках интеграции обновляется контент в следующих разделах домена:
-
Каналы обмена данными
Для обмена данными между компонентами используются следующие каналы:
-
Передача данных из MS SCCM в R-Vision VM осуществляется по протоколу прикладного уровня TDS поверх транспортного протокола TCP. Порт по умолчанию —
1433. -
Передача данных между интеграцией и плейбуком load осуществляется средствами шины сообщений NATS.
-
Обновление данных в домене ИБ-активов осуществляется с помощью методов SDK CMS (модуля управления доменами), вызываемых в плейбуке load.
