Архитектура интеграции

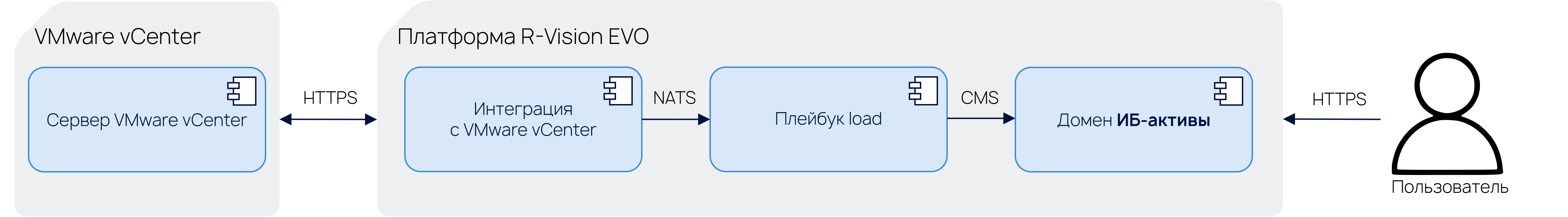

В данном разделе представлена высокоуровневая графическая схема архитектуры интеграции с VMware vCenter, а также описание сущностей и потоков данных, участвующих в ней.
Компоненты, участвующие в работе интеграции
В работе интеграции с VMware vCenter участвуют следующие компоненты:
-
В составе VMware vCenter: Сервер VMware vCenter — компонент инфраструктуры VMware, управляющий гипервизорами ESXi и размещенными на них виртуальными машинами, а также хранящий данные о них.
-
В составе R-Vision VM:
-
Интеграция с VMware vCenter — скрипты и плейбуки, выполняющие запросы к VMware vCenter, обрабатывающие полученные данные и передающие их для последующей обработки в R-Vision VM.
-
Плейбук load — системный плейбук, получающий данные из интеграций и запускающий процессы их обновления в соответствующих разделах интерфейса R-Vision VM.
-
Домен ИБ-активы — домен в веб-интерфейсе R-Vision VM, отображающий информацию об ИБ-активах, добавленных в систему. В рамках интеграции обновляется контент в разделе Оборудование домена ИБ-активы.
-
Каналы обмена данными
Для обмена данными между компонентами используются следующие каналы:
-
Передача данных из VMware vCenter в R-Vision VM осуществляется по протоколу прикладного уровня HTTPS поверх транспортного протокола TCP.
Порт, по которому доступен API VMware vCenter, зависит от настроек вашей инсталляции VMware vCenter. -
Передача данных между интеграцией и плейбуком load осуществляется средствами шины сообщений NATS.
-
Обновление данных в домене ИБ-активов осуществляется с помощью методов SDK CMS (модуля управления доменами), вызываемых в плейбуке load.
