Архитектура интеграции

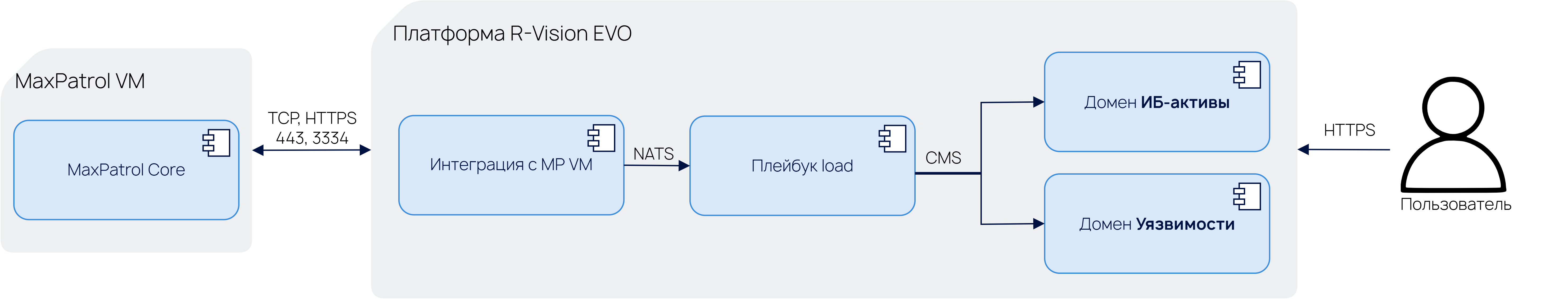

В данном разделе представлена высокоуровневая графическая схема архитектуры интеграции с MaxPatrol VM, а также описание сущностей и потоков данных, участвующих в ней.

Компоненты, участвующие в работе интеграции

В работе интеграции с MaxPatrol VM участвуют следующие компоненты:

В составе R-Vision VM:
- Интеграция с MP VM — скрипты и плейбуки, выполняющие запросы к MP VM, обрабатывающие полученные данные и передающие их для последующей обработки в R-Vision VM.
- Плейбук load — системный плейбук, получающий данные из интеграций и запускающий процессы их обновления в соответствующих разделах интерфейса R-Vision VM.
- Домен ИБ-активы — домен в веб-интерфейсе R-Vision VM, отображающий информацию об ИБ-активах, добавленных в систему. В рамках интеграции обновляется контент в следующих разделах домена:
  ИБ-активы → Оборудование;

  ИБ-активы → Учетные записи;

  ИБ-активы → ПО;

  ИБ-активы → Обновления.
- Домен Уязвимости — домен в веб-интерфейсе R-Vision VM, отображающий информацию об уязвимостях, обнаруженных при сканировании оборудования или импортированных в систему.
В составе MaxPatrol VM:
- MaxPatrol Core — компонент MP VM, который обрабатывает и хранит результаты сканирования, а также связывается с остальными компонентами MP VM для выполнения пользовательских запросов.

Каналы обмена данными

Для обмена данными между компонентами используются следующие каналы:

Передача данных из MP VM в R-Vision VM осуществляется по протоколу прикладного уровня HTTPS поверх транспортного протокола TCP. Порты по умолчанию:
- Для аутентификации — 3334.
- Для авторизации и выполнения запросов к MP VM — 443.
Передача данных между интеграцией и плейбуком load осуществляется средствами шины сообщений NATS.
Обновление данных в доменах ИБ-активов и уязвимостей осуществляется с помощью методов SDK CMS (модуля управления доменами), вызываемых в плейбуке load.
